自動車メーカーは、厳しい軽量化と燃料効率の目標を達成するというプレッシャーが高まっています。電気自動車の範囲要件は、新しい生産サイクルごとに構造的完全性の限界をさらに押し上げます。エンジニアは、高い生産量を維持しながら、機械的強度、熱的性能、製造性のバランスを取る必要があります。最適な合金を選択するということは、一般的な材料データシートを超えることを意味します。鋳造性、二次加工の必要性、環境耐性、およびコンポーネントの特定の動作環境を評価する必要があります。材料の選択が適切でないと、スクラップ率が高くなり、工具が過度に摩耗し、組立ラインのボトルネックが発生します。特定のアルミニウムおよびマグネシウム合金を理想的な自動車用途に適合させ、次回の生産ですべてのパフォーマンス指標を確実に達成する方法を詳しく説明します。
A380 は、鋳造性、機械的特性、コスト効率の最適なバランスにより、ほとんどの自動車部品のベースライン標準であり続け、生産サイクルの短縮とエラー率の削減に直接貢献します。
高摩耗および高温の用途には、A390 や B390 などの過共晶合金が必要ですが、二次加工中に工具の摩耗とのトレードオフが生じます。
マグネシウム合金 (AZ91D など) は構造部品の軽量化に優れていますが、厳密な腐食軽減戦略が必要です。
滑らかな表面の自動車精密鋳造などの特定の結果を達成するには、合金の選択だけでなく、必要な金型の温度制御と仕上げプロセスも決まります。
鋳造合金を固定する前に、複数の性能指標を評価する必要があります。すべての材料の選択には、製造現場での特定の妥協が伴います。これらのベースライン基準を理解することで、最終コンポーネントが実際の条件下で確実に機能し、同時に大量生産に耐えることが保証されます。
自動車部品は一定の動的応力に耐えます。シリンダーライナーやポンプハウジングなど、継続的に摩擦を受ける部品は、車両の寿命に耐えるために高い硬度レベルが必要です。構造ブラケットには、大きなトルク負荷下での永久変形を防ぐために、高い降伏強度が必要です。引張強度は、致命的な破損が発生する前に部品がどの程度の伸びに耐えられるかを決定します。シリコン含有量が高い合金は、一般に、シリコンが金属マトリックス内で硬くて微細な粒子を形成するため、耐摩耗性が向上します。そのため、エンジンの内部コンポーネントに非常に適しています。より柔らかい合金は、同様の機械的負荷を受けると変形したり磨耗したりする可能性があります。
最新のパワートレインは膨大な熱を発生します。内燃エンジンのコンポーネントは、劣悪な金属を変形させる可能性がある極端な熱サイクルに耐えます。電子ハウジングは、傷つきやすいプリント基板を保護するために、熱を迅速に放散する必要があります。 EV バッテリー エンクロージャには、局所的なホット スポットや熱暴走を防ぐために優れた熱伝導性が必要です。選択した合金は、高温でも構造的完全性と寸法安定性を維持する必要があります。熱放散能力は周囲のコンポーネントの寿命に直接影響を与えるため、熱伝導率はボンネット内のアプリケーションの主要な選択要素となります。
自動車部品は非常に過酷な環境で動作します。ボンネット内のコンポーネントは、湿気、合成油、腐食性冷却剤に常にさらされています。シャーシの部品は、道路の塩分、砂利、瓦礫からの直接的な衝撃に耐えます。合金は、車両の動作寿命全体にわたって酸化と電気腐食に耐える必要があります。一部の材料では、これらの条件に耐えるために、電子コーティングや陽極酸化などの大規模な表面処理が必要です。特定の化学組成により自然耐性を備えたものもあります。ベースライン耐食性を評価することは、必要な二次コーティングと絶縁戦略を決定するのに役立ちます。
複雑な形状により、特定のマテリアル フロー要件が決まります。現代の軽量化の取り組みで一般的な薄肉設計には、非常に高い流動性を備えた合金が必要です。溶融金属は凝固する前に、複雑な金型キャビティを迅速に通過する必要があります。流動性が低いと、コールドシャット、ミスラン、不完全な充填が発生します。これらの欠陥は構造の完全性を著しく損ない、バッチの不合格につながります。高流動性合金は金型に完全かつ予測通りに充填されます。この特性により、スクラップ率が直接的に削減され、過剰な金型加熱の必要性が最小限に抑えられ、全体的な生産効率が向上します。
ほとんどのダイカスト部品は、最終組み立ての前に二次加工が必要です。 CNC 加工により、合わせ面に正確な公差が追加されます。ただし、シリコン含有量が高いと、これらの二次ステップ中に工具の摩耗が大幅に増加します。研磨材は標準的な超硬エンドミルに対してサンドペーパーのように作用し、生産ラインの速度を低下させ、頻繁な切削工具の交換を必要とします。よりバランスの取れた合金により、鋳造後の作業が合理化されます。鋳放し硬度の必要性と、工場現場での実際の加工効率を比較検討する必要があります。

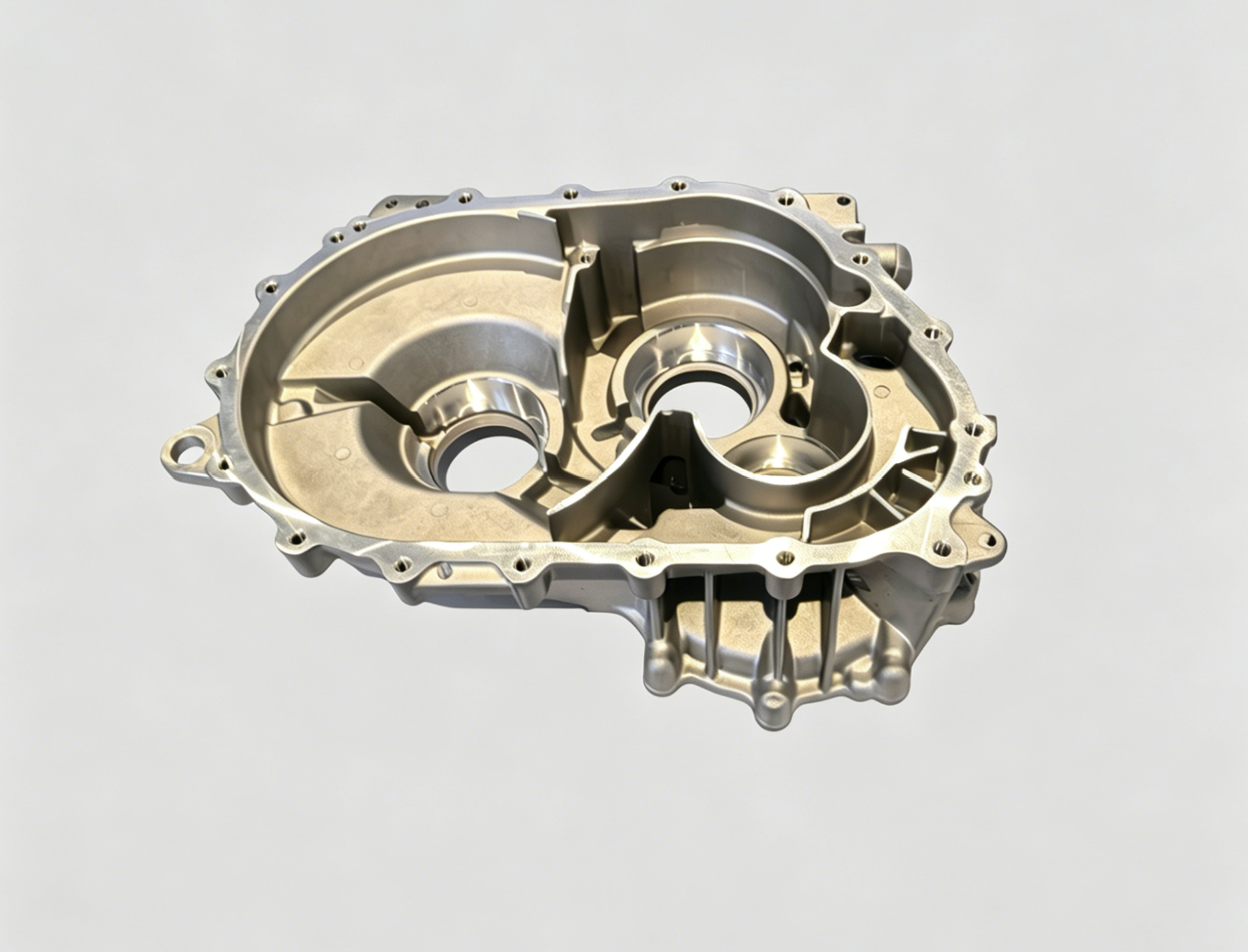

アルミニウムはの主要な材料であり続けています 、自動車用カスタム アルミニウム ダイカスト部品。優れた強度重量比と予測可能な製造特性を提供します。さまざまなアルミニウム グレードは、正確な冶金学的構成に基づいて、異なる自動車機能を果たします。以下の合金は、現代の自動車製造における中心的な選択肢を表しています。
合金グレード | ケイ素含有量 | 主な強み | 被削性 | 典型的な自動車用途 |
|---|---|---|---|---|
A380 | 7.5%～9.5% | 最適なバランス | 素晴らしい | トランスミッションハウジング、エンジンブラケット |
A390 / B390 | 16.0%～18.0% | 極めて高い耐摩耗性 | 不良 (工具摩耗が大きい) | エンジンブロック、コンプレッサー本体 |
A413 | 11.0%～13.0% | 耐圧性 | 良い | 油圧シリンダ、流体エンクロージャ |
A380 は自動車製造部門を支配しています。その化学組成には、およそ 3% ～ 4% の銅と 7.5% ～ 9.5% のシリコンが含まれています。この特定のブレンドにより、A380 は生産ラインで比類のない多用途性を実現します。シリコンは射出プロセス中の流動性を高め、金属が複雑なゲート システムをナビゲートできるようにします。銅はかなりの機械的強度と剛性を提供します。この合金は、厳しい公差を維持しながら、複雑な形状を簡単に処理できます。
寸法安定性は A380 の重要な特徴として際立っています。金型内の急速冷却段階での高温割れに耐えます。この抵抗により、壁の厚さが異なる複雑な形状における微細な破壊が防止されます。優れた鋳造性により、鋳造エラーや内部気孔が直接減少します。エラーが減れば生産サイクルタイムが短縮され、組立ラインは中断することなく稼働し続けます。
A380 は非常に良好な加工特性を提供します。二次 CNC 操作中にきれいに切断され、長く糸状のバリではなく扱いやすい切りくずが生成されます。工具の摩耗は依然として予測可能です。これにより、高シリコン代替品と比較して、鋳造後の作業が非常に効率的になります。理想的な使用例には、トランスミッション ハウジング、エンジン ブラケット、ウォーター ポンプ、および一般的な構造コンポーネントが含まれます。疑問がある場合、エンジニアは通常、A380 を使用して材料評価を開始します。
A390 と B390 は過共晶のカテゴリーに分類されます。これらには、通常 16% ～ 18% の大量のシリコンが含まれています。この高いシリコン含有量により、優れた耐摩耗性が得られます。溶融金属が冷えると、溶液からシリコンの初結晶が析出します。これらの結晶は、自然に硬く、耐摩耗性の表面マトリックスを形成します。この極めて高い硬度により、特定のエンジン ブロック設計において重い鋳鉄シリンダー ライナーが不要になります。
これらの合金は、過酷な環境に合わせた特定の熱特性を備えています。 B390 は、構造の完全性を失ったり、反ったりすることなく、高温に耐えます。このため、内燃エンジンブロック、エアコンコンプレッサー本体、マスターブレーキシリンダーなどに最適です。動くピストンの継続的な摩擦に対処し、非常にうまくシールします。
主なトレードオフには、機械加工性が関係します。耐摩耗性を提供するまさにシリコン結晶は、標準的な切削工具を破壊します。二次加工には特殊な多結晶ダイヤモンド (PCD) 工具が必要です。工具寿命は大幅に低下するため、工具の破損を防ぐために送り速度を下げる必要があります。加工段階中の生産速度は大幅に低下します。 A390 または B390 を指定するのは、部品の機能に極度の耐摩耗性が絶対に必要な場合のみです。
A413 は、共晶点付近のシリコン含有量が 11% ～ 13% であるのが特徴です。この組成により、凍結範囲が非常に狭くなります。金属は特定の温度でほぼ瞬時に液体から固体に変化します。この急速で均一な凝固により、最大の耐圧性が得られます。鋳造部品の流体漏れの主な原因である、相互につながった収縮気孔の形成を防ぎます。
この合金は、非常に複雑で複雑な形状の形成に優れています。高い流動性により、早期に凍結することなく、深くて薄壁のダイキャビティを簡単に充填できます。 A413 は、A380 と比較して優れた耐食性も備えています。銅の含有量が少ないため、過酷な環境にさらされたときの電気腐食の影響を受けにくくなります。そのため、露出した環境や海洋用途に最適です。
漏れ防止性能を必要とするアプリケーションは、A413 に大きく依存します。油圧シリンダが安全に機能するには、絶対的な耐圧性が必要です。特定の流体エンクロージャでは、高い内圧下での滲みを防ぐためにこの合金が使用されています。コンポーネントが加圧された流体またはガスを保持する必要がある場合、A413 は通常、リークテストで標準の A380 よりも優れた性能を発揮します。
自動車メーカーは、車両の重量を軽減し、ハンドリングダイナミクスを改善するために、ますますマグネシウムに注目しています。マグネシウムは、主に密度においてアルミニウムに比べて明確な利点を持っています。ただし、安全かつ効果的に鋳造するには、特殊な取り扱い、溶解中のカバーガス、および特別な処理技術が必要です。
AZ91D は、自動車分野で最も一般的なマグネシウム ダイカスト合金です。その密度は標準のアルミニウム合金より約 33% 軽いです。この大幅な軽量化により、自動車メーカーは構造体積を犠牲にすることなく、厳しい燃費とEV航続距離の目標を達成することができます。 AZ91D は軽量にもかかわらず、高い強度重量比を維持します。構造負荷を効果的に処理し、アルミニウムよりも振動を減衰します。
この合金は鋳造性に優れています。複雑な金型を迅速に充填し、アルミニウムに比べてスチール金型の摩耗が少ないため、工具の寿命が長くなります。最新の高純度組成により、ベースラインの耐食性が向上します。古いマグネシウムグレードは環境劣化の影響を大きく受けていました。 AZ91D は、鉄、銅、ニッケルなどの重金属不純物を厳しく制限しています。この純度により、多くの自動車用途に使用可能です。一般的な用途には、ステアリング ホイール アーマチュア、シート フレーム、内部支持構造などがあります。
AM60B は、AZ91D と比較してアルミニウム含有量が低く、通常は約 6% のアルミニウムを特徴としています。このアルミニウム比率の低下により、より高い伸び特性が得られます。材料は破断する前にさらに伸びます。この強化された延性により、突然の衝撃時の優れたエネルギー吸収が実現し、乗客の安全にとって重要な素材となっています。
この合金は衝突安全性において重要な役割を果たします。安全性が重要な構造コンポーネントは AM60B に大きく依存しています。ダッシュボード サポート、フロントエンド クラッシュ ボックス、計器パネルのビームには、衝突エネルギーを吸収するためにこの素材が使用されています。鋭い破片に砕けるのではなく、予想どおりに変形します。この予測可能な変形により、高速衝突時に車両の乗員が保護されます。
適切な合金を選択するには、材料特性とコンポーネントの機能を直接一致させる必要があります。車両の異なるゾーンではまったく異なる性能特性が要求されるため、画一的なアプローチを適用すると部品の早期故障につながります。
パワートレインのコンポーネントは、高い内部圧力、激しい振動、熱的不安定性に直面しています。継続的な応力下でも厳しい寸法公差を維持する材料が必要です。液体管理システムは漏れを完全に防止する必要があります。この材料は、合成油、トランスミッション液、グリコールベースの冷却剤による化学劣化に耐える必要があります。

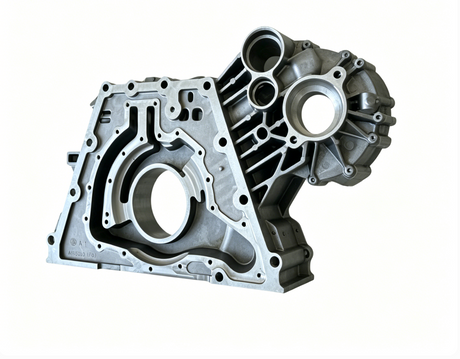

自動車エンジンオイルポンプハウジングダイカスト の厳しい要件を考慮してください。オイル ポンプ ハウジングは継続的な内部圧力下で動作するため、合わせ面の完全な平面度を維持する必要があります。漏れてはいけません。圧力要件が極端な場合、エンジニアは優れた耐圧性と内部多孔性の欠如により A413 を指定します。設計が複雑な内部ギャラリーに大規模な二次加工を必要とし、中程度の圧力下で動作する場合、A380 はよりバランスのとれたソリューションを提供します。選択はエンジン設計の特定の流体圧力基準に完全に依存します。
電気自動車への急速な移行により、まったく新しい材料需要が生まれています。バッテリーハウジングには、車両のフロアパン全体にわたる巨大な薄壁構造が必要です。センサーを保護するために、電磁干渉 (EMI) シールドを提供する必要があります。また、バッテリーセルの温度を管理するために、急速な放熱機能も必要です。熱暴走はEVの安全性に大きなリスクをもたらすため、熱管理が最優先事項となっています。
エンジニアはこれらの部品に、流動性が高く熱伝導性の高いアルミニウム合金を選択します。多くの場合、標準の A380 が機能しますが、特殊な低鉄合金の方が熱伝導率が向上する場合があります。合金は、早期に凍結することなく、4000 トンの鋳造機の巨大な金型を通過して大型バッテリー パック トレイを形成する必要があります。マグネシウムはその重量上の利点からここでも使用されていますが、道路からのスプレーによる劣化を防ぐための腐食保護は依然として厳しい要件です。
シャーシのコンポーネントは、一定の振動、動的荷重、ポットホールからの突然の衝撃に耐えます。高い降伏強度と優れた耐疲労性が必要です。サスペンションマウントは衝撃を受けても壊れません。この材料は、数千マイルの走行にわたって微小な亀裂を生じさせることなく、路面からの衝撃を吸収する必要があります。
エンジニアはここで厳密な意思決定マトリックスを使用します。彼らは、A380 の製造効率とマグネシウム AM60B の軽量化および衝撃吸収性を比較検討しています。コンポーネントが衝撃の大きいクラッシュ ゾーンにある場合は、安全に変形できる AM60B が優先されます。コンポーネントが単に静的重量を支え、最大の剛性が必要な場合、A380 はより信頼性の高いソリューションを提供します。
インテリアトリムピース、オートバイのエンジンカバー、カスタムホイールなど、一部のダイカスト部品は消費者の目に見えるままになっています。これらのコンポーネントには、クロムメッキ、粉体塗装、透明陽極酸化などの特定の表面処理が必要です。基礎となる合金は、これらの二次仕上げの成功に大きく影響します。シリコン含有量が高いと、陽極酸化の結果に斑点があり、不均一になり、めっきの密着性が低下することがよくあります。
滑らかな表面の自動車用精密鋳造品 を製造する場合、合金の選択は重要です。一般に、シリコンと鉄の含有量が低い合金ほど、表面の仕上がりが良くなります。彼らは表面処理をはるかに容易に受け入れます。鏡面のような仕上げを実現するには、表面下の多孔性を露出させずによく研磨できる合金が必要です。 A380 は塗装部品に使用できますが、特殊な低シリコン合金は多くの場合、ハイエンドの目に見える部品に優れた外観の結果をもたらします。
材料の選択は、製造作業全体に直接影響します。原材料の特性を単独で見ることはできません。紙の上では完璧に見える合金でも、下流の生産において大きなボトルネックを引き起こす可能性があります。
摩耗性の高い合金を選択すると、高価な H13 鋼のダイスがより早く劣化します。高シリコン合金は、金型キャビティ、特に金属速度が最も高いゲートおよびランナー システムの周囲で早期の摩耗を引き起こします。この研磨洗浄には、頻繁な金型のメンテナンス、溶接の修理、および早期の工具の交換が必要です。実際の製造コストを理解するには、選択した合金の摩耗性に基づいて工具の予想寿命を計算する必要があります。
機械加工は生産時間の大部分を占めます。合金の被削性評価は、CNC フロアの全体的なサイクル タイムに影響を与えます。より硬い合金には、より遅い送り速度とより浅い切込みが必要です。より頻繁な工具交換が要求されるため、機械が停止してしまいます。硬い材質の場合、バリ取りや表面仕上げにも時間がかかります。組立ラインの供給を維持するには、これらの隠れた操業速度の低下を最初の材料選択段階に織り込む必要があります。
合金固有の鋳造性は、不合格部品の割合に影響を与えます。流動性が低い合金は、コールドシャットの発生率が高くなり、充填が不完全になります。収縮率が高い材料は、寸法の不正確さや内部空隙を生じさせます。スクラップ率が高いと生産効率が損なわれます。 A380 や A413 などの鋳造性の高い合金を選択すると、再溶解ビンに投入される欠陥部品の数が減るだけで、より良い製造結果が得られることがよくあります。
すべての鋳造プロジェクトには固有のリスクが伴います。設計段階でこれらの問題を予測することで、コストのかかる製造の遅延や再設計を回避できます。
ガス気孔は、高速射出中に溶融金属内に空気が閉じ込められると発生します。収縮気孔は、金属が冷えて厚い部分が不均一に収縮するときに発生します。適切な合金の選択とプロセス管理により、これらのリスクを軽減できます。 A413 のような共晶合金は収縮が少なくなります。真空ダイカスト技術を利用して、射出前にキャビティ内の空気を除去します。最適化されたゲート設計により、金属のスムーズな層流が保証され、乱流と閉じ込められたガスが減少します。
ガルバニック腐食は、自動車の組み立てにおいて大きなリスクをもたらします。冬道からの塩水のように、電解質の存在下で異種金属が接触すると発生します。マグネシウム部品をスチールボルトと直接組み合わせると、腐食が急速に加速し、最終的には接合部が破損する原因になります。このリスクには早めに対処する必要があります。軽減には、電子コートなどの特殊なコーティングの使用が含まれます。ナイロンワッシャー、アルミニウムスペーサー、特殊な亜鉛フレークコーティングされたファスナーなどの絶縁技術により、異種金属間の直接接触が防止されます。
材料の入手可能性は世界的な市場状況に基づいて変動します。特定の合金グレードでは突然の供給不足が発生します。高マグネシウム合金や高銅合金は、サプライチェーンの混乱に直面することがよくあります。設計段階でこれらのリスクを評価する必要があります。代替材料を早期に認定することで、セーフティネットが提供されます。 A390 の主要供給が逼迫した場合、同じ金型内で A380 がどのように動作するかを正確に把握しておけば、緊急の再設計にかかる時間を数か月節約できます。
あらゆる自動車部品に適した単一の完璧な合金は存在しません。 A380 は、速度、バランス、一般的な構造的完全性の点でデフォルトの選択肢として機能します。 A390 および B390 は、特殊な熱および摩耗要件に対応します。マグネシウム合金は、構造コンポーネントと内部コンポーネントの比類のない軽量化を実現します。あなたの選択によって、製造工程の成功と最終車両の信頼性が決まります。
厳密な候補者リストのロジックに従います。まず、コンポーネントの絶対的な熱限界と摩耗限界を定義します。次に、車両の目標に基づいてしっかりとした重量制約を設定します。第三に、二次加工のニーズと環境腐食のリスクを評価します。最後に、工具の摩耗と予想されるスクラップ率を考慮して、全体的な生産の経済性を計算します。
材料の選択を完了するには、次のアクション手順を実行します。
材料データシートを確認する前に、すべてのコンポーネントの熱負荷と摩擦点をマッピングします。
製造性を考慮した設計段階で専門のダイカスト パートナーと協力して肉厚を確認します。
包括的なモールド フロー シミュレーションを実行して、選択した特定の合金のゲート設計を検証します。
予想される CNC ツールの摩耗を考慮して、二次加工公差を早期に指定します。
設計にマグネシウム部品が組み込まれている場合は、厳密なガルバニック絶縁プロトコルを確立してください。
A: A380 は、業界で使用される最も一般的なアルミニウム合金です。材料特性、優れた鋳造性、製造効率の最適な組み合わせを提供します。このバランスは鋳造エラーを直接減らし、生産サイクルをスピードアップするため、トランスミッション ハウジングやブラケットなどの一般的な自動車部品のデフォルトの選択肢となっています。
A: B390 および A390 は、高温および摩耗の多い用途に最適です。過共晶シリコン含有量が特徴で、極度の耐摩耗性と硬度を実現します。これにより、エンジン温度の上昇や継続的な摩擦に耐えることができますが、効果的に加工するには特殊な工具が必要です。
A: A413 には、A380 よりもシリコンが多く含まれ、銅が少なくなります。これにより、A413 は優れた耐圧性、優れた耐食性、複雑な薄肉形状の充填に適した高い流動性を実現します。 A380 は、全体的な機械的強度が向上し、二次 CNC 操作での機械加工が大幅に容易になります。
A: はい、極度の軽量化が必要な特定の用途では、マグネシウム合金がアルミニウムの代わりに使用できます。 AZ91Dはアルミニウムよりも約33%軽量です。ただし、マグネシウムを使用すると、高度な腐食保護、溶解時のカバーガス、組み立て時の電気絶縁が厳密に必要になるなど、製造上のトレードオフが生じます。
A：オイルポンプのハウジングには、流体漏れを防ぐため、優れた耐圧性と寸法安定性が求められます。エンジニアは通常、圧力下での優れたシール機能を備えた A413 を指定し、コンポーネントに大規模な二次加工が必要で中程度の内圧制限下で動作する場合には A380 を指定します。
A: 滑らかな表面を実現するには、いくつかの要素を組み合わせる必要があります。シリコンと鉄の含有量が低い、流動性の高い合金を選択する必要があります。さらに、鋳造中に正確な金型温度制御を維持し、乱流を防ぐためにゲート システムを最適化し、振動研磨などの適切な二次仕上げプロセスを利用する必要があります。
