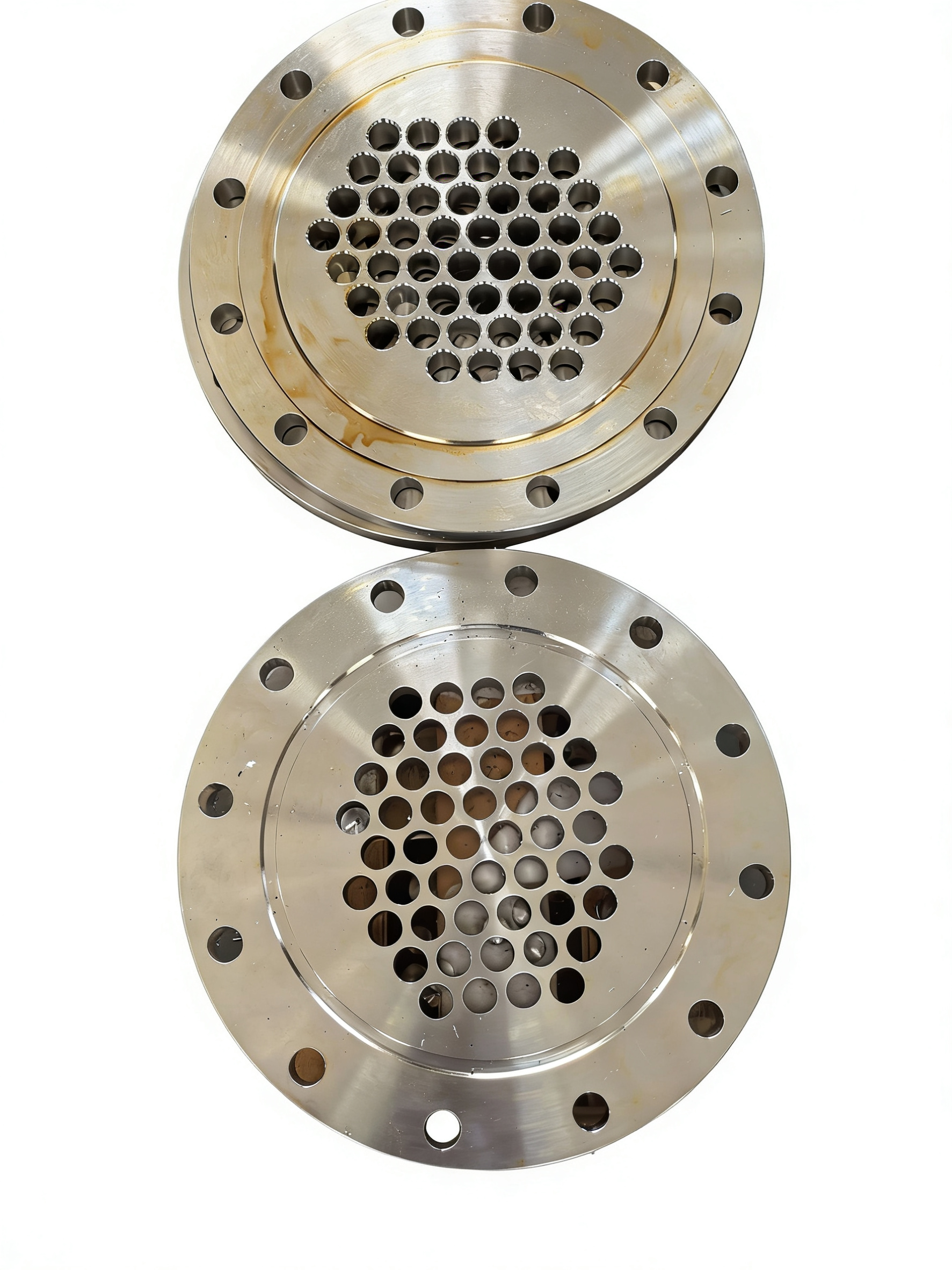

高圧熱交換器管板鍛造

製品の特徴

• 成形プロセス: 熱間型鍛造 + ショットブラスト + CNC 精密機械加工 (ドリリング)

• 対応材質：炭素鋼（Q345R）、合金鋼（15CrMo、16Mn）、ステンレス鋼など、図面に応じてカスタマイズ可能

• 精度管理: フランジ穴とチューブ穴の寸法公差 ≤ ±0.05mm、シールの信頼性と熱交換効率を確保

• 性能上の利点: 緻密な金属構造、連続鍛造フローライン、優れた耐高圧性、耐食性、耐疲労性、圧力容器の安全基準を満たす

• カスタマイズサービス：2D/3D図面に従って寸法、穴の配置、材料のカスタマイズをサポートし、材料証明書、熱処理報告書、非破壊検査報告書およびその他の品質文書の完全なセットを提供します。

応用分野

• 熱交換器および圧力容器の管板

• 石油化学およびエネルギー産業の熱交換コンポーネント

• 流体分離装置用穴あきフランジ

• さまざまな産業用熱交換システム向けのカスタム管板鍛造

製品説明

産業用熱管理システムの完全性は、流体の分離と圧力封じ込めを決定するコアコンポーネントに大きく依存します。当社のカスタム熱交換器チューブシート鍛造品は、重要な機器内の侵入不可能なバリアおよび構造基盤として機能するよう、細心の注意を払って設計されています。隠れた内部積層や微細なボイドを抱えていることが多い従来の鋼板とは異なり、当社の鍛造チューブシートは強力な熱間型鍛造プロセスを経ます。この変化をもたらす熱的および機械的処理により、金属の結晶粒構造が微細化され、途切れることのない連続した流れのラインが形成され、材料本来の強度が劇的に増幅されます。機械加工された表面に手を動かすと、完璧な鏡のような仕上がりが、厳しい CNC 深穴穴あけおよびフライス加工プロセスに耐えてきたことを物語っています。結果として得られるコンポーネントは、高圧疲労、激しい化学腐食、極端な熱サイクルに対する比類のない耐性を実現します。これらの堅牢な鍛造品を圧力容器や脱塩ユニットに組み込むことで、壊滅的な応力破壊や早期のシール破損のリスクを効果的に排除できます。これは、メンテナンスのダウンタイムの最小化、機器の寿命の延長、運用全体にわたる熱交換効率の最適化に直接つながります。

製品仕様

品質管理と非破壊検査

重要なインフラストラクチャ コンポーネントに対する信頼は、検証可能なデータに基づいて構築されます。当社の包括的な品質保証プロトコルにより、当社の施設から出荷されるすべてのチューブシートが構造的に完璧であり、すぐに安全に展開できる状態であることが保証されます。

• 内部欠陥スキャン: すべての鍛造品は、金属の内部深くまで検査するために厳格な超音波検査 (UT) と放射線検査 (RT) を受け、内部空隙、亀裂、介在物が絶対にゼロであることを保証します。

• 化学組成の検証: 高度な分光分析により、原材料の元素構成が要求仕様に完全に一致していることが確認され、腐食環境における予測可能な性能が保証されます。

• 機械的特性の検証: 犠牲テストブロックの破壊試験により、引張強度、降伏強度、衝撃靱性が検証され、極端な動作ストレスに耐える材料の能力が証明されます。

• 完全なトレーサビリティ: 当社は、材料証明書、熱処理チャート、NDT レポートなどの完全な文書スイートを調達およびエンジニアリング チームに提供し、透明性がありリスクのない取得プロセスを保証します。

大規模な機能とカスタマイズ

産業用の巨大プロジェクトには、精度を犠牲にすることなくスケールアップできる製造パートナーが必要です。当社の頑丈な鍛造プレスと広大な機械加工エンベロープは、大規模なインフラストラクチャの需要に合わせて設計されています。

• 大規模な寸法処理能力: 当社は、最大 3500 mm の外径、最大 600 mm の厚さの巨大な管板を日常的に鍛造および機械加工しており、最大の工業用圧力容器に対応します。

• 重量物の取り扱い: 最大 20 トンの単一ピース鍛造品を製造できる能力により、複数ピースの溶接アセンブリの必要性がなくなり、巨大な熱交換ユニットの構造的完全性が維持されます。

• 高度な被覆ソリューション: 固体の特殊合金をコストをかけずに極度の表面保護を必要とする用途向けに、当社は、堅牢な炭素鋼ベースに耐食層をシームレスに接合する、特殊な溶接肉盛および爆発被覆技術を提供します。

• オーダーメイドのエンジニアリング翻訳: 当社の技術チームは、複雑な 2D および 3D CAD モデルを正確な製造現実にシームレスに変換し、すべてのカスタム寸法、溝、フランジ プロファイルが完璧に実行されることを保証します。

表面処理とシール性能

チューブシート、チューブ、および容器シェルの間の境界面は、あらゆる熱交換器において最も脆弱な点です。当社は、危険な漏れを防ぐ、浸透不可能で長期的なシールを保証するように表面仕上げを設計しています。

• 最適化された粗さプロファイル: チューブの穴内の表面粗さを細心の注意を払って制御します。伸縮継手接続については、最大の機械的グリップを実現するために Ra ≤ 12.5μm を実現し、最適な溶接池溶融を実現するために溶接接続は Ra ≤ 25μm で準備されています。

• 精密なシール溝: フランジのエッジとガスケットの座面は絶対的な同心性と平坦度で機械加工されており、極端な圧力変動下でもガスケットが均等に圧縮され、漏れ防止バリアを維持します。

• 強化された表面硬度: 制御されたショットブラストと特殊な熱処理により、外面は、過酷な取り扱いや組み立て時の傷や変形に耐える最適な硬度を実現します。

• 耐食性仕上げ: 洗練された滑らかな表面により、腐食剤が蓄積する可能性のある微細な隙間が最小限に抑えられ、局所的な孔食のリスクが大幅に軽減され、熱システム全体の動作寿命が延長されます。

当社を選ぶ理由

重要な圧力容器コンポーネントに適切な製造パートナーを選択することは、業務全体の安全性と効率に影響を与える決定です。当社は、お客様の最も要求の厳しいプロジェクトに対して、比類のない技術的専門知識と信頼性の高い実行を提供します。

• エンドツーエンドの製造管理: 未加工ビレットの選択、熱間型鍛造から CNC 深穴穴あけ、最終 NDT 検査に至るまで、当社は製造のあらゆる段階を社内で管理し、品質に妥協がないことを保証します。

• エンジニアリングコンサルティング: 冶金および機械の専門家からなる当社のチームは、貴社のエンジニアと直接協力し、材料選択のアドバイスと設計の最適化を提供して、貴社の熱交換システムの性能を向上させます。

• 納期厳守: プロジェクトの遅延はコストがかかることを私たちは理解しています。当社の合理化された生産管理と強固なサプライチェーンにより、最も複雑で大規模な鍛造品であっても、厳密に予定どおりに納品されます。

• 妥協のない安全基準: 最も厳格な国際圧力容器規格に準拠することで、当社は従業員、施設、運用上の評判を保護するコンポーネントを提供します。

よくある質問

熱交換器管板鍛造品に関するよくある技術的なお問い合わせにお答えします。特定のプロジェクト要件がある場合は、当社のエンジニアリング チームがお手伝いいたします。

熱間型鍛造は標準の圧延鋼板と比較して管板の寿命をどのように向上させますか?

熱間型鍛造は、極端な温度で金属を圧縮し、結晶粒構造を微細化し、連続的な流れのラインを作成します。これにより、圧延プレートによく見られる内部の積層や多孔性が排除され、その結果、耐疲労性が大幅に向上し、高圧サイクル下での致命的な破損が防止されます。

高度に特殊化された熱流体力学のためのカスタムのチューブ穴配置に対応できますか?

絶対に。当社の高度な CNC マシニング センターは、高密度の三角形、簡単に洗浄できる正方形、複雑な千鳥配置など、あらゆるカスタム構成を正確に実行でき、数千の穴にわたって ±0.05 mm 以内の厳格な公差を維持します。

巨大な鍛造品の内部の完全性を保証するためにどのような非破壊検査 (NDT) 方法を採用していますか?

すべてのチューブシートは、深い内部欠陥を検出するために包括的な超音波検査 (UT) を受け、該当する場合には放射線検査 (RT) を受けます。当社は、コンポーネントに微細な空隙や亀裂がまったくないことを証明する完全な NDT レポートを提供します。

腐食性の高い化学用途向けに複合管シートまたはクラッド管シートを提供していますか?

はい。極度の耐食性と構造強度およびコスト効率のバランスをとるために、当社は特殊な肉盛溶接および爆発被覆サービスを提供しています。このプロセスでは、チタンやスーパー二相ステンレス鋼などの高級素材を丈夫な炭素鋼や合金のベースに接着します。

規制遵守を満たすために、最終的に納品された鍛造品にはどのような文書が提供されますか?

当社はすべての出荷に、完全で追跡可能な品質書類を提供します。これには、原材料証明書、詳細な熱処理チャート、寸法検査記録、化学組成分析、機械的特性試験結果、およびすべての認定された NDT レポートが含まれます。
