成形プロセス: 熱間型鍛造 + ショットブラスト/サンドブラスト + CNC 精密機械加工
使用可能な材質: 炭素鋼 (45#)、合金鋼 (40Cr、42CrMo)、ステンレス鋼など、図面に従ってカスタマイズ可能
精度管理：取付穴および基準面の寸法公差≦±0.05mm、表面粗さRa3.2～Ra1.6
性能上の利点: 緻密な金属構造、連続鍛造フローライン、強力な耐荷重能力、耐衝撃性、耐疲労性、長寿命
カスタマイズサービス：顧客の2D/3D図面に従って寸法、構造、材料のカスタマイズをサポートし、材料証明書、熱処理報告書、非破壊検査報告書などの品質検査書類一式を提供できます。
機械装置用の軸受ハウジングおよびシャフト支持部品
建設機械・重機の機械接続・取付部品
自動車および農業機械用のシャシーおよびトランスミッションシステムコンポーネント
さまざまな非標準機器用のカスタムフランジ耐荷重部品

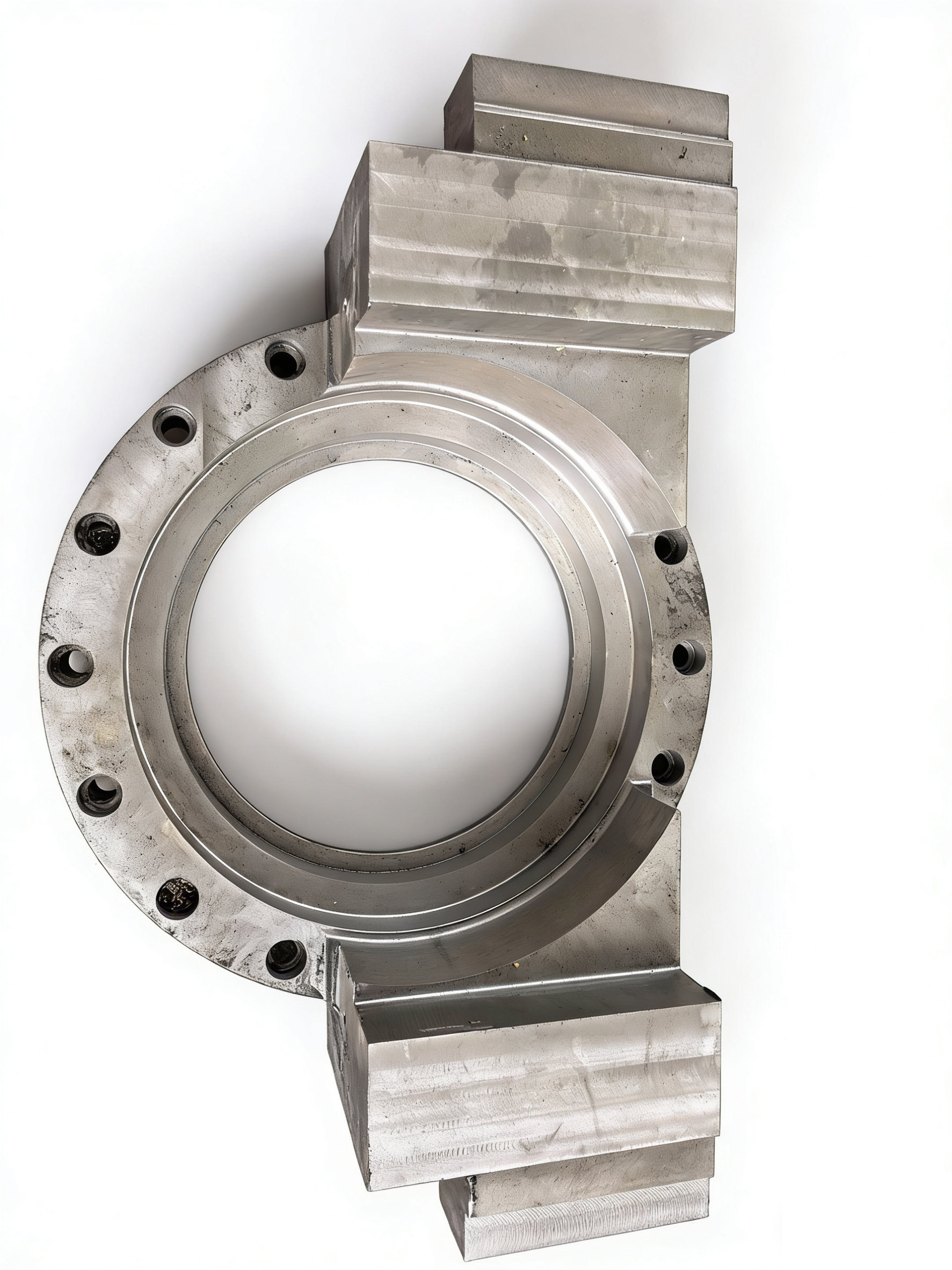

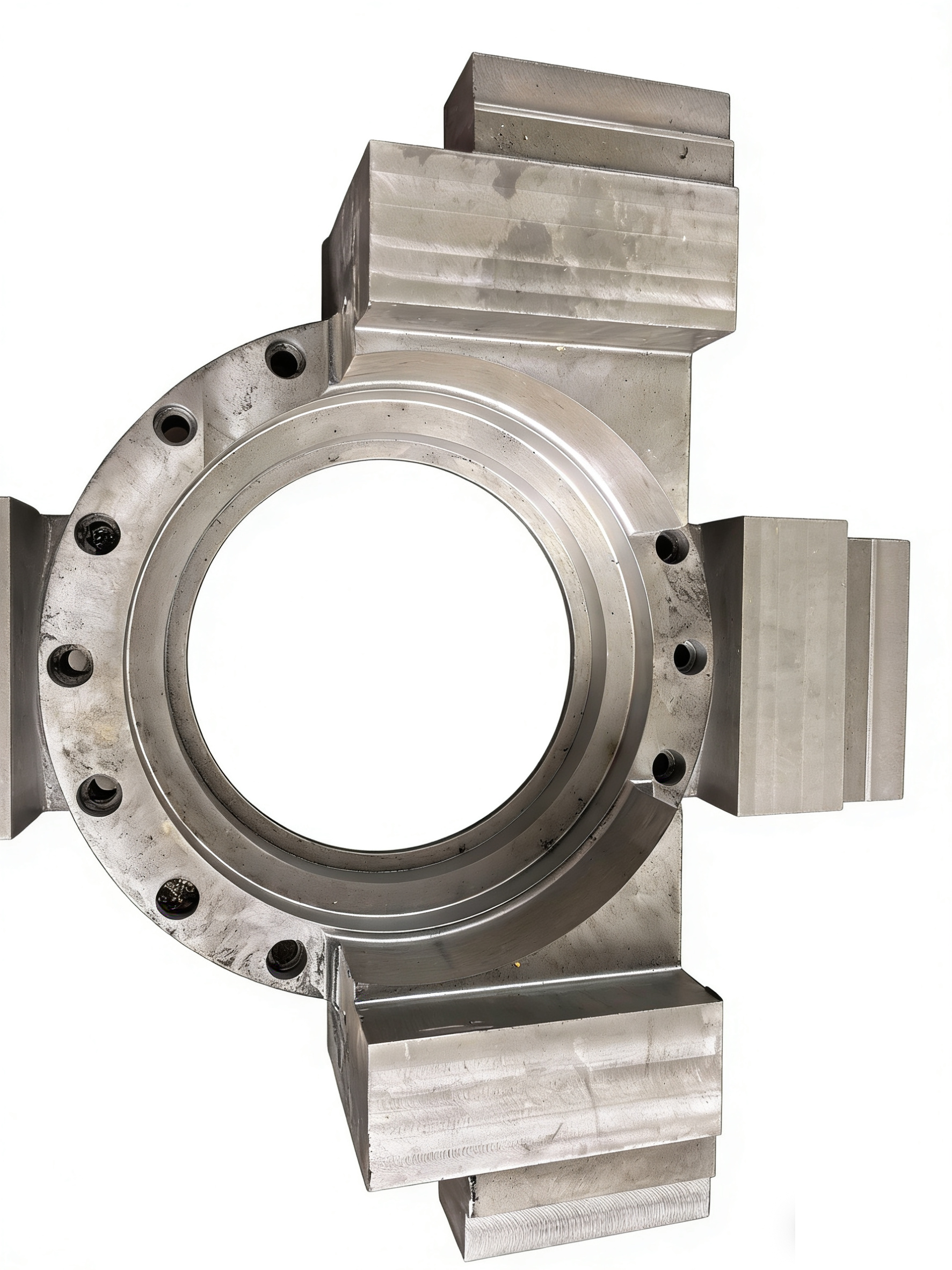

特殊形状のカスタム フランジ鍛造は冶金職人技の頂点を表しており、複雑な機械構造や頑丈な機器を固定するために特別に設計されています。このコンポーネントを扱うと、鍛造鋼の密度がすぐにわかり、鋳造品によく見られる微細な空隙を排除した連続的な内部粒子構造を反映しています。 Ra3.2 ～ Ra1.6 の洗練された粗さを誇る、入念に機械加工された表面は、滑らかで触感のある仕上げを提供し、取り付け時の完璧なシールと振動のない着座を保証します。熱間金型鍛造の強力な力と高度な CNC 加工の外科的精度を組み合わせることで、このフランジは高応力機械の堅牢なバックボーンとして機能します。極限環境における関節疲労、構造変形、位置ずれなどの慢性的な問題をシームレスに解決します。高トルクトランスミッションシステムの中心に設置する場合でも、重要なベアリングハウジングサポートとして機能する場合でも、堅牢な形状により動作負荷が均等に分散されます。この優れた構造的完全性により、機械アセンブリ全体の耐用年数が大幅に延長され、コンポーネントの交換頻度が減り、最終的には大規模なエンジニアリング プロジェクトの長期メンテナンスのオーバーヘッドが削減されます。
製品名 | 特殊形状カスタムフランジ鍛造 |
|---|---|
成形工程 | 熱間型鍛造 + ショットブラスト/サンドブラスト + CNC精密加工 |
利用可能な材料 | 炭素鋼（45#）、合金鋼（40Cr、42CrMo）、ステンレス鋼など、図面に応じてカスタマイズ可能 |
寸法許容差 | 取付穴および基準面 ≤ ±0.05mm |
表面粗さ | Ra3.2～Ra1.6 |
寸法と構造 | お客様の2D/3D図面に合わせて寸法、構造、材質のカスタマイズをサポートします |
パフォーマンス上の利点 | 緻密な金属構造、連続鍛造フローライン、強力な耐荷重能力、耐衝撃性、耐疲労性、長寿命 |
品質検査 | 材料証明書、熱処理報告書、非破壊検査報告書などの品質検査書類一式を提供します。 |
応用分野 | 機械装置のベアリングハウジングおよびシャフトサポート部品、建設機械および重機の機械接続および設置部品、自動車および農業機械のシャーシおよびトランスミッションシステム部品、さまざまな非標準機器のカスタムフランジ耐荷重部品 |
規格への準拠 | 非標準カスタマイズ（ご要望に応じてANSI、ASME、DIN、JIS、AWWAなどと互換性があります） |
大規模なインフラプロジェクトや国際的な機器製造では、物理的な製品そのものと同様にリスク軽減が重要です。当社は、すべてのフランジが正確な仕様を満たすことを保証する、透明性の高い厳格な品質保証フレームワークを提供します。
包括的な材料証明書: すべての納品には、使用されている鋼の正確な化学組成と産地を証明する詳細な材料証明書が含まれています。
検証済みの熱処理: 必要な硬度と引張強度を達成するために使用される正確な熱サイクルを文書化した完全な熱処理レポートを提供します。
非破壊検査 (NDT): 高度な超音波または磁粒子検査を利用して、内部または表面レベルの微小な亀裂がないことを保証します。
シームレスなコンプライアンス: 当社の徹底的な文書により、内部品質監査、法規制順守チェック、または最終的なクライアント引き継ぎの際に、お客様がハードルなく直面することが保証されます。
重要なコンポーネントを調達するには、業界特有の運用上のストレスを深く理解しているパートナーが必要です。当社の特殊な形状のフランジは、世界中の多くの需要の高い分野で厳密にテストされ、実証されています。
建設機械および重機: 掘削機、クレーン、ローダーの製造で信頼されており、積載物に大きなストレスがかかっても壊れない機械的接続を提供します。
自動車および商用車: シャーシ構造およびトランスミッション システムに広く利用されており、より安全で信頼性の高い車両運行に貢献します。
農業機器: 過酷で予測不可能な屋外環境で稼働するトラクターや収穫機のドライブトレインと構造サポートに電力を供給します。
産業オートメーション: 複雑で非標準的な製造装置やロボット工学の基礎的なベアリング ハウジングおよびシャフト サポートとして機能します。
サプライチェーンの完全性と最終機器の品質を維持するには、適切な製造パートナーを選択することが重要です。私たちは単なる生産を超えて、エンジニアリング部門や調達部門の延長として機能します。
エンドツーエンドの製造能力: 最初の工具設計と原材料の調達から、最終的な CNC 加工と品質検査に至るまで、当社はプロセス全体を社内で管理します。
世界標準への取り組み: 当社の製造プロセスは適応性が高く、プロジェクトのニーズに基づいて ANSI、ASME、DIN、JIS、AWWA 規格との完全な互換性を保証します。
スケーラブルな生産量: 高度に専門化されたプロトタイプを限定的に実行する必要がある場合でも、継続的な大量生産が必要な場合でも、当社の施設はお客様の需要に合わせて拡張できるように装備されています。
専用のテクニカル サポート: 当社の経験豊富なエンジニアリング チームが継続的にコンサルティングを提供し、製造性とコスト効率を向上させるために設計を改良するお手伝いをします。
熱間型鍛造では、加熱された金属に計り知れない圧力がかかり、内部の結晶粒構造がカスタム形状の物理的輪郭と一致するように強制されます。この連続的なフローラインにより弱点や内部空隙が排除され、金属マトリックスの密度が大幅に高まります。その結果、フランジは、標準的な鋳造品と比較して、はるかに高い衝撃力と重い構造負荷に耐えることができます。
絶対に。当社の中核となる専門知識は、非標準的なカスタマイズにあります。高度な金型設計と多軸 CNC 加工を活用することで、お客様の 2D または 3D CAD モデルに正確に基づいて、非対称形状、特殊な取り付けブラケット、統合されたシャフト サポート、正確な偏心穴構成を製造できます。
絶対的な構造の完全性を保証するために、当社では超音波検査 (UT) を組み合わせて金属の深部の内部異常を検出し、磁粉検査 (MPI) または染料浸透検査 (DPI) を組み合わせて微細な表面亀裂を特定します。これらの厳格なテストにより、すべてのフランジが当社の施設から出荷される前に 100% 欠陥がないことが保証されます。
寸法安定性は、正確に制御された熱サイクルによって維持されます。当社では、高度なプログラム可能な炉を利用して、焼き入れおよび焼き戻しプロセス中の加熱速度と冷却速度を制御します。さらに、熱処理前に計算された加工代を残します。最終的な CNC 精密機械加工は金属が安定した後に実行され、公差が厳密に ±0.05mm 以内に収まるように保証されます。
はい。これらはカスタムの特殊な形状のコンポーネントですが、重要な合わせ面、ボルト穴の円、圧力定格を設計して、ASME、ANSI、DIN、JIS、AWWA などの国際規格に厳密に準拠することができます。設計段階で必要な規格を指定するだけで、当社のエンジニアリング チームが完全な互換性を保証します。
