温度が日常的に標準金属の融点を超える環境で動作する場合、構造的な破損は絶対に避けられません。超合金精密鋳造は、究極の冶金学的保護手段を提供し、機械的強度、熱安定性、妥協のない耐食性の優れたバランスを提供します。これらのコンポーネントの表面に沿って指をなぞると、完璧なニアネットシェイプの仕上がりが明らかになり、作成時に厳格な真空鋳造プロトコルが採用されたことが直接証明されます。ニッケルおよびコバルトベースの合金の緻密で重量感は、その固有の耐久性を雄弁に物語っており、特に巨大な遠心力や攻撃的な酸化雰囲気に屈することなく耐えるように設計されています。これらの高度な鋳造をエンジニアリング プロジェクトに統合することで、複数部品の溶接アセンブリに関連する脆弱性を効果的に排除できます。シームレスで統一された構造により、潜在的な故障点が減少し、応力破壊のリスクが軽減され、重要な機械の稼働寿命が大幅に延長されます。これらのコンポーネントは、航空宇宙エンジンの中心部に配備される場合でも、産業用ガス タービンの奥深くに配備される場合でも、お客様の運用が継続的、安全かつ最大限の効率で実行されることを保証します。卓越した冶金に対するこの妥協のないアプローチにより、最終的には長期的なメンテナンス費用が削減され、壊滅的なシステムのダウンタイムが防止され、最も重要な機械資産の全体的な信頼性が向上します。
| 仕様カテゴリ | 技術的な詳細とパラメータ |
|---|---|
| 製品名 | 超合金精密鋳造品 |
| 製品範囲 |
|
| 共通の材料 | ニッケル基（インコネル718/713c、ハステロイX、ルネ80など）、コバルト基合金、鉄基合金 |
| 鋳造プロセス | ロストワックスインベストメント鋳造、真空鋳造 |
| 加工能力 | 3軸/5軸CNC加工 |
| 寸法許容差 | ±0.1 mm (または±0.005 インチ/インチ) |
| 表面粗さ | Ra 3.2 ～ 6.3 μm (研磨および後処理により Ra 1.6 μm / 125 RMS まで可能) |
| 最小肉厚 | 最小0.5mm |
| 後処理 | 熱間静水圧プレス（HIP）、熱処理（T6等）、表面サンドブラスト・研磨 |
| 品質検査 | 非破壊検査（X線、超音波、蛍光浸透検査）、破壊検査（引張、降伏、硬度）、三次元測定機（CMM） |
| 業界認証 | ISO 9001:2015、AS9100、Nadcap、CE |
当社の鋳造ソリューションは、複雑な組み立ての課題を解決し、大型機械の熱力学的効率を高めるために細心の注意を払って設計されています。高度なロストワックス技術と真空技術を活用することで、複雑なデジタル設計を堅牢で高性能な金属現実に変換します。以下の製品範囲は、当社の中核となる製造能力を強調しています。

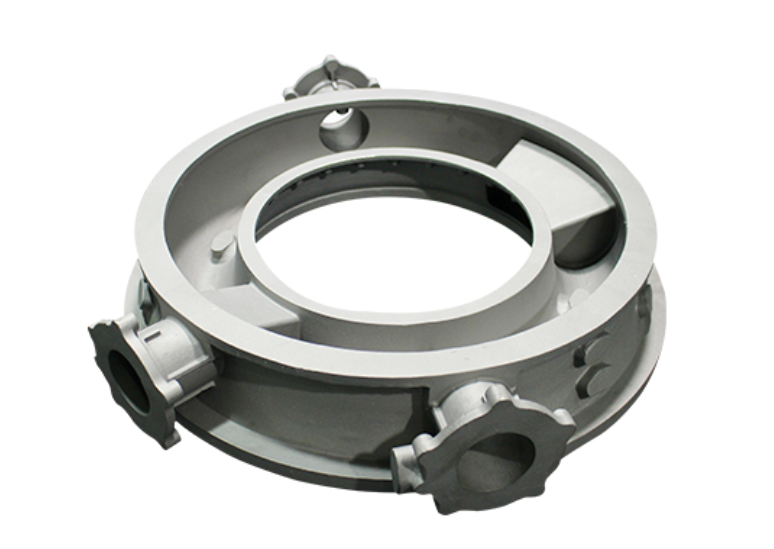

ケーシングなどの大型で複雑な薄壁構造: 機器全体の重量を最小限に抑えながら、堅牢なハウジングを提供するように設計されています。
タービン回転ブレードとガイドブレード: 極度の応力下でも最適な空力性能と回転バランスを確保するために、精密に鋳造されています。
一体型ブレードディスク (ブリスク): シームレスに一体化されたコンポーネントにより、機械的なブレードの取り付けが不要になり、重量と疲労点が軽減されます。
ベーン: 最小限の乱流と最大限の熱抵抗で高速ガス流を導くように設計されています。
ディフューザー: タービン システム内で運動エネルギーを圧力エネルギーに効率的に変換するために、正確な幾何学的仕様に基づいて作られています。
材料の選択は、高応力用途における動作の安全性の基礎です。当社では、インコネル、ハステロイ、ルネなどの高級真空溶解超合金を使用しており、これらは極端な条件にさらされた場合でも分子の完全性を維持できるように特別に配合されています。これらの材料は、優れた耐クリープ性、耐酸化性、耐食性を備え、最大 1200°C (2000°F) に達する温度や巨大な機械的負荷の下でもタービンブレードとケーシングの構造的安定性を確保します。この優れた材料科学は、コンポーネントの寿命を延ばし、交換頻度を減らすことに直接つながります。
最高級のニッケル、コバルト、鉄ベースの真空溶解合金を使用
構造の安定性を維持し、1200°C (2000°F) での変形を防ぎます。
熱クリープおよび高速酸化に対する優れた耐性を実現
重要なエンジンコンポーネントの運用ライフサイクルを大幅に延長
発電設備の保守停止頻度を低減
現代の工学では、信じられないほど強力でありながら驚くほど軽いコンポーネントが求められています。最先端の真空インベストメント鋳造を活用し、当社は大型で複雑な構造と最小 0.5 mm の極薄壁の形成を専門としています。この機能により、航空宇宙およびガス タービン用途の熱管理に不可欠な複雑な内部冷却チャネルを正確に実現できます。金型から直接ニアネットシェイプを実現することで、熱力学設計の限界を押し上げる高効率で軽量なソリューションが実現します。
強度を損なうことなく肉厚0.5mmまでの超薄肉化を実現
高度な熱管理のための複雑な内部冷却チャネルの作成を可能にします
二次加工を最小限に抑えたニアネットシェイプのコンポーネントを生成します
複雑な一体型ブレードディスク (ブリスク) の製造が容易になります。
燃料効率の高い航空宇宙用途に重要な軽量化ソリューションを提供
コンポーネントを複雑な高速回転アセンブリに完璧に組み込む必要がある場合、寸法精度が非常に重要です。当社の鋳造プロセスでは、寸法公差を±0.1 mm (±0.005 インチ/インチ) 以内に厳密に管理し、取り付け時の完璧なフィット感を保証します。さらに、鋳放しの表面粗さは Ra 3.2 ～ 6.3 μm という優れた値に維持され、Ra 1.6 μm までさらに微細化することができます。この極めて高い精度により、切断が難しい超合金に対する高価で時間のかかる二次 CNC 機械加工の必要性が大幅に軽減され、それによって全体の生産コストが削減され、材料の無駄が最小限に抑えられます。
±0.1 mm (±0.005 インチ/インチ) の厳密な寸法公差を維持
Ra 3.2 ～ 6.3 μm という優れた鋳放し表面粗さを実現
後研磨機能により、最大 Ra 1.6 µm (125 RMS) の超滑らかな仕上げを実現
コストのかかる二次加工プロセスの必要性を大幅に削減
高価な高級超合金の材料の無駄を最小限に抑える
重要なコンポーネントに対する信頼は、検証可能なデータと厳格な検査プロトコルに基づいて構築されます。当社は、施設から出荷される前にすべてのコンポーネントに対して 100% の内部検査を義務付ける、包括的で完全に追跡可能な品質管理システムを確立しています。当社の検査計画には、X 線イメージング、超音波スキャン、蛍光浸透検査 (FPI) などの高度な非破壊検査 (NDT) が含まれます。熱間静水圧プレス (HIP) と組み合わせて微細な収縮と内部多孔性を排除することで、すべてのベーンとディフューザーが真の航空宇宙グレードの構造的完全性を達成することを保証します。
完全に追跡可能なエンドツーエンドの品質管理システムを導入
高度な診断装置を使用した全数内部検査を実施
X線、超音波、蛍光浸透NDT法を利用
熱間静水圧プレス (HIP) を適用して内部の微細な空隙を除去します
引張、降伏、硬度の評価を含む厳格な破壊試験を実施
一か八かの業界の厳しい規制要求に応えることが、当社の運営哲学の中核です。当社の製造施設は国際基準を厳格に遵守し、品質管理システムの ISO 9001:2015 認証を誇りを持って維持しています。さらに、当社は航空宇宙製造に関する厳格な AS9100 規格に準拠し、特殊プロセスに対する Nadcap 認定を取得しています。この包括的なコンプライアンス フレームワークにより、当社の製品は軍事、航空、海事、発電部門の厳しい調達要件を完全に満たすことが保証されます。
認証された ISO 9001:2015 品質管理システムに基づいて運営されています
航空宇宙および防衛用途向けの AS9100 標準に完全準拠
特殊な冶金プロセスに対する Nadcap 認定を取得
欧州市場統合のためのCE認証要件を満たしています
厳しい産業調達基準に対する完全な法的コンプライアンスを保証します
サプライチェーンの合理化は、プロジェクトのスケジュールを維持し、コストを管理するために不可欠です。当社は包括的なエンドツーエンドの OEM および ODM サービスを提供し、お客様のプロジェクトを最初の 3D プリントによるラピッド プロトタイプと金型設計から、真空鋳造、5 軸 CNC 精密機械加工、最終表面処理まで行います。複数の溶接部品を単一の高度に設計された鋳物に統合することで、組み立てプロセスを簡素化します。このワンストップ アプローチにより、プラグ アンド プレイ コンポーネントが組立ラインに直接提供され、市場投入までの時間が大幅に短縮されます。
完全なエンドツーエンドの OEM/ODM 製造サービスを提供します
高度な 3D プリンティングとカスタム金型設計による迅速なプロトタイピングを提供します
最先端の 3 軸および 5 軸 CNC 精密加工機能を備えています
複雑な複数部品のアセンブリを単一の統合された鋳物に変換します
完成したプラグアンドプレイコンポーネントを提供してサプライチェーンサイクルを短縮します
一か八かのエンジニアリング プロジェクトを成功させるには、信頼できるメーカーとの提携が不可欠です。当社は、数十年にわたる冶金の専門知識、最先端の真空鋳造技術、品質保証への揺るぎない取り組みを、当社が取り組むすべてのプロジェクトにもたらします。当社の専任エンジニアリング チームは、お客様の設計者と緊密に連携してコンポーネントの形状を最適化して製造しやすくし、お客様が最も効率的な生産コストで最高のパフォーマンスの部品を確実に入手できるようにします。私たちは単なるサプライヤーではありません。私たちは産業能力の限界を押し上げる戦略的パートナーです。
高温合金冶金における数十年にわたる専門知識
最先端の真空インベストメント鋳造および CNC 機械加工設備
製造可能性を考慮して設計を最適化するための共同エンジニアリング サポート
厳格な納期に欠陥のないコンポーネントを納入する確かな実績
プロセスの効率化により総所有コストを削減することに専念
安全かつタイムリーな配送を保証する強固なグローバル物流ネットワーク
当社の産業パートナーやエンジニアリングクライアントが情報に基づいた調達決定を行えるよう支援するために、当社の超合金精密鋳造に関する最も一般的な技術的な問い合わせに対する回答をまとめました。お客様の特定のエンジニアリング要件が以下に記載されていない場合は、当社のテクニカル サポート チームが詳細な相談に応じます。
これらの超合金コンポーネントが耐えられる最大動作温度はどれくらいですか?
当社の鋳物、特にインコネル 718 や Rene 80 などのニッケルベースの合金で製造された鋳物は、構造的完全性を維持し、極限環境でもクリープに耐えるように設計されており、最大 1200°C (2000°F) までの連続動作温度に効果的に耐えます。
熱間静水圧プレス (HIP) は鋳物の構造的完全性をどのように改善しますか?
熱間静水圧プレスでは、鋳造部品が高温と極度の不活性ガス圧力に同時にさらされます。このプロセスは、内部の微細な気孔や収縮ボイドを効果的に潰して密閉し、合金の疲労寿命、延性、全体的な機械的強度を大幅に向上させます。
タービンブレード内に複雑な内部冷却チャネルを実現できますか?
はい。高度なロストワックス インベストメント鋳造技術と特殊なセラミックコアを組み合わせて利用することで、複雑な蛇行した内部冷却通路を正確に形成できます。これらのチャネルは、ブレードに冷却空気を流し、動作中の熱劣化を防ぐために重要です。
納品前にどのような非破壊検査 (NDT) 方法が適用されますか?
当社では、厳密で多層的な NDT アプローチを採用しています。これには、内部異常を検査するための X 線ラジオグラフィー、材料密度と隠れた欠陥を測定するための超音波検査、および微細な表面破壊欠陥を検出するための蛍光浸透探傷検査 (FPI) が含まれており、100% の信頼性を保証します。
ニアネットシェイプのコンポーネントの寸法精度をどのように確保しますか?
寸法精度は、ワックス射出プロセスの厳密な制御、正確なセラミックシェルの構築、および真空鋳造中の制御された冷却速度によって維持されます。鋳造後、高度に校正された三次元測定機 (CMM) を使用してすべての重要な寸法を検証し、±0.1 mm の公差が厳密に満たされていることを確認します。
